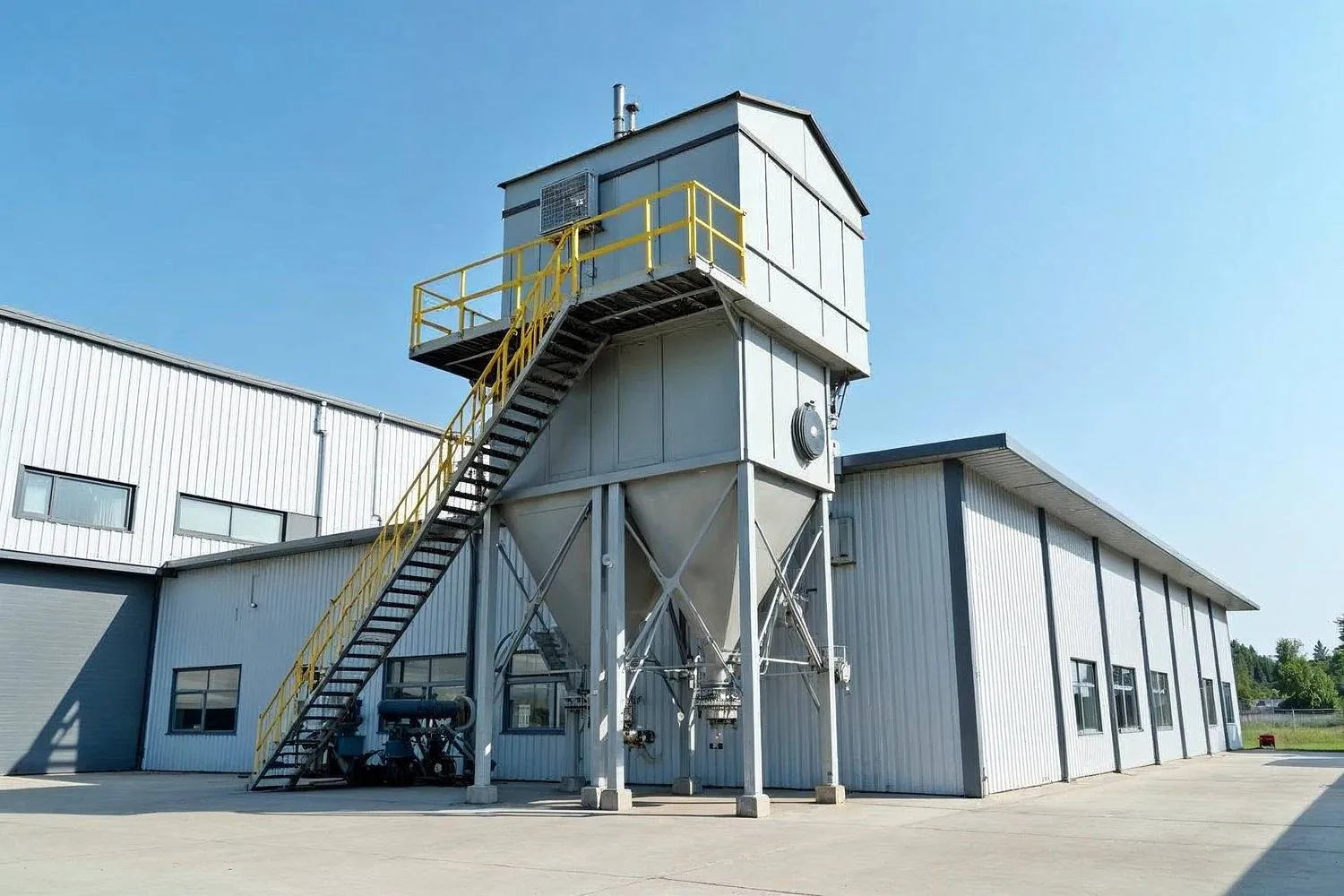

Wykrywanie nieszczelności filtra workowego zaczyna się zwykle od sygnału: rośnie odczyt czujnika pyłu, spada różnica ciśnień albo na kominie pojawia się smuga pyłu. Sam sygnał nie wskazuje jednak, który z kilkuset worków przecieka ani czy winna jest tkanina, czy osadzenie worka w płycie sitowej. Od odpowiedzi na te pytania zależy, czy wystarczy wymienić jeden worek, czy trzeba sprawdzić mocowanie w całej komorze. Tekst kierujemy do osób odpowiedzialnych za eksploatację odpylaczy pulse-jet. Opisujemy w nim, jak przejść od pierwszego sygnału do konkretnego gniazda i jak odczytać to, co widać w komorze czystej.
Spis treści
1. Pierwsze sygnały: czujnik pyłu i różnica ciśnień
2. Test proszkiem fluorescencyjnym krok po kroku
3. Tkanina czy mocowanie — jak odczytać ślady w komorze czystej
4. Kiedy wykonywać test szczelności
5. Podsumowanie
6. FAQ
Pierwsze sygnały: czujnik pyłu i różnica ciśnień
Każdy filtr workowy przepuszcza trochę pyłu, a czujnik triboelektryczny w kanale za odpylaczem rejestruje ten stały poziom jako punkt odniesienia. Nieszczelność objawia się wzrostem sygnału ponad ten poziom, stopniowym albo nagłym. Czujniki przeznaczone do tego zadania certyfikuje się według normy PN-EN 15859. Wytyczne amerykańskiej agencji EPA z 1997 roku, wciąż przywoływane przy konfigurowaniu takich systemów, zalecają ustawić próg alarmu na dwukrotność typowego szczytu, który sygnał osiąga po impulsie czyszczącym. Jeśli czujnik ma krótki czas odpowiedzi, szczyty układają się w rytm czyszczenia kolejnych rzędów, a szczyt wyraźnie wyższy od pozostałych wskazuje rząd albo komorę z nieszczelnym workiem.
Drugim wskaźnikiem jest różnica ciśnień na filtrze. Nie ma dla niej jednej prawidłowej wartości, dlatego punktem odniesienia jest odczyt z tego samego odpylacza, gdy był w dobrym stanie technicznym. Wyraźny spadek poniżej tego poziomu może oznaczać dziury i rozdarcia worków, źle osadzone worki albo pęknięcie w płycie sitowej. Zwykle towarzyszy mu wzrost emisji, szczególnie wyraźny przy pęknięciu płyty sitowej. Dlatego różnicę ciśnień warto czytać razem z odczytem czujnika pyłu i z natężeniem przepływu.
Test proszkiem fluorescencyjnym krok po kroku
Czujnik zawęża poszukiwania do rzędu, a konkretne gniazdo wskazuje dopiero test proszkiem fluorescencyjnym. Przy wyłączonym czyszczeniu i pracującym wentylatorze proszek wprowadza się do kanału po stronie brudnej, blisko wlotu do odpylacza. Lej zsypowy się do tego nie nadaje, bo przepływ jest w nim zaburzony i proszek nie dotarłby do części worków. Dostawcy zestawów podają dawkę około pół kilograma na 100 m² powierzchni filtracyjnej, z większym zapasem dla małych odpylaczy. Czas pracy wentylatora po wprowadzeniu proszku różni się w zależności od dostawcy, dlatego obowiązuje tu instrukcja użytego proszku.
Po zatrzymaniu odpylacza zaciemnioną komorę czystą ogląda się w świetle lampy UV: górne krawędzie worków, krawędzie gniazd, płytę sitową i szwy. Każde świecące miejsce jest drogą przecieku i warto je zaznaczyć na schemacie płyty sitowej z numeracją gniazd. Taki schemat ułatwia naprawę i pozwala porównać wyniki kolejnych testów. Po naprawie test powtarza się proszkiem w innym kolorze, żeby nowe ślady dało się odróżnić od starych.
Tkanina czy mocowanie — jak odczytać ślady w komorze czystej
W odpylaczu pulse-jet pył osiada na zewnętrznej powierzchni worka, a oczyszczone powietrze płynie jego wnętrzem do komory czystej. Świecący proszek we wnętrzu jednego worka oznacza więc zwykle przeciek przez tkaninę albo szew na jego długości. Taki worek wymienia się na nowy. Ślady na obwodzie, między kołnierzem worka a krawędzią gniazda w płycie sitowej, wskazują natomiast na nieszczelne osadzenie: pierścień osadczy nie dociska kołnierza do gniazda albo samo gniazdo jest odkształcone.
Pojedynczy ślad na obwodzie bywa skutkiem błędu przy montażu. Gdy jednak po wymianie worków proszek świeci na obwodach wielu gniazd naraz, przyczyna leży w układzie mocowania: w dopasowaniu średnicy pierścienia do średnicy gniazd, w grubości płyty sitowej albo w owalizacji gniazd. Dlatego przy zapytaniach o nieszczelności po wymianie worków najpierw prosimy właśnie o średnice gniazd i grubość płyty sitowej.
Schemat z wynikami kolejnych testów pokazuje też, czy przecieki wracają w tym samym obszarze komory. Jeśli tak, może to wskazywać na problem konstrukcyjny albo eksploatacyjny odpylacza.
Kiedy wykonywać test szczelności
Najwięcej daje test po każdej wymianie worków, bo wychwytuje błędy montażu i wady fabryczne, zanim odpylacz wróci do normalnej pracy. Dostawcy proszków zalecają go także przy okresowych przeglądach oraz wtedy, gdy na kominie widać pył albo odczyt czujnika rośnie bez wyraźnej przyczyny.
Nawet drobna nieszczelność ma znaczenie: według amerykańskiego dostawcy filtrów otwór o średnicy około 3 mm w jednym worku spośród ponad tysiąca może wystarczyć, żeby instalacja przekroczyła dopuszczalną emisję podczas pomiaru. Progi są przy tym niskie: dla instalacji objętych pozwoleniem zintegrowanym konkluzje BAT dla przemysłu spożywczego (decyzja wykonawcza Komisji (UE) 2019/2031) wyznaczają w młynarstwie zbóż poziom emisji pyłu < 2–5 mg/Nm³. Wymagania wobec konkretnego zakładu, w tym to, czy musi on prowadzić ciągły pomiar emisji, określa jego pozwolenie. Niezależnie od nich regularny test pozostaje najtańszym sposobem, żeby wiedzieć, w jakim stanie jest filtr.
Podsumowanie
Czujnik pyłu i różnica ciśnień sygnalizują, że filtr przecieka, a czujnik z krótkim czasem odpowiedzi zawęża poszukiwania do rzędu albo komory. Konkretne gniazdo wskazuje test proszkiem fluorescencyjnym, a to, gdzie proszek świeci, pozwala odróżnić uszkodzoną tkaninę od nieszczelnego osadzenia worka w płycie sitowej. Przecieki na obwodach wielu gniazd po wymianie worków to sygnał, żeby sprawdzić układ mocowania, a nie tylko same worki.
Gdy test wskazuje mocowanie
Jeśli ślady skupiają się na obwodach gniazd, prześlij nam ich średnice i grubość płyty sitowej. Przeanalizujemy te wymiary i zaproponujemy pierścień dopasowany do Twojej płyty. Produkujemy systemy mocowania worków filtracyjnych: pierścienie osadcze z taśmy nierdzewnej, pierścienie z taśmą dwugarbną i system PROSNAP™.
FAQ
1. Czy czujnik pyłu wskaże konkretny nieszczelny worek?
Nie. Czujnik w kanale za odpylaczem rejestruje wzrost emisji, a jeśli ma krótki czas odpowiedzi, pozwala powiązać ten wzrost z czyszczeniem konkretnego rzędu albo komory. Pojedynczy worek wskazuje dopiero test proszkiem fluorescencyjnym albo oględziny komory czystej.
2. Ile proszku fluorescencyjnego potrzeba do testu szczelności?
Dostawcy zestawów podają około pół kilograma na 100 m² powierzchni filtracyjnej, a dla mniejszych odpylaczy więcej w przeliczeniu na metr kwadratowy. Dokładną dawkę i czas pracy wentylatora po wprowadzeniu proszku określa instrukcja użytego proszku.
3. Co oznacza nagły spadek różnicy ciśnień na filtrze workowym?
Taki spadek może wskazywać na dziury lub rozdarcia worków, źle osadzone worki albo pęknięcie w płycie sitowej. Warto od razu porównać go z odczytem czujnika pyłu: jeśli emisja jednocześnie rośnie, przyczyną jest najpewniej nieszczelność, którą lokalizuje się testem proszkiem fluorescencyjnym.
